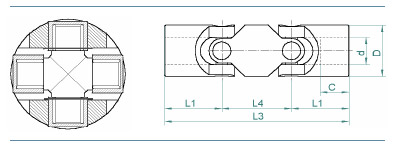

GAm 415 Giunti cardanici di precisione con crociera integrata
Note tecniche I giunti cardanici a crociera integrale sono costruiti con cucinetti a rullini originali INA . Sono robusti e vengono utilizzati in caso in applicazioni estremamente gravose o per alte prestazioni. Materiale e finitura Forcella Acciaio C45 (acciaio bonifico a richiesta). Crociera in Acciaio stampato, cementato temprato. PERNI RETTIFCATI. CUSCINETTI INA oppure BUSSOLE in BRONZO. Esempio di ordinazione GIUNTO CARDANICO G Am415 3WH (cuscinetti a rullini) GIUNTO CARDANICO G Am415 3WG (bussole in bronzo) |
|
d | D | c | L1 | L2 | L3 | L4 | Peso singolo Kg | Peso doppio Kg | MOMENTO STATICO Nm | Quadro | Chiavetta DIN 6885 Bl.1 | Esagono | Disponibilità | Download | ||
b JS9 | t 0,2 | sw | ||||||||||||||
03WH | 10 | 20 | 12 | 24 | 48 | 74 | 26 | 0,085 | 0,115 | 80 | 8 | 3 | 11,4 | 8 | ||
04WH | 12 | 25 | 14 | 28 | 56 | 86 | 30 | 0,130 | 0,180 | 120 | 10 | 4 | 13,8 | 10 | ||
1WH | 16 | 32 | 16 | 34 | 68 | 104 | 36 | 0,235 | 0,335 | 250 | 14 | 5 | 18,3 | 14 | ||
3WH | 20 | 40 | 20 | 41 | 82 | 128 | 47 | 0,455 | 0,650 | 500 | 19 | 6 | 22,8 | 19 | ||
5WH | 25 | 50 | 25 | 52 | 104 | 160 | 56 | 0,975 | 1,350 | 800 | 24 | 8 | 28,3 | 24 | ||
6WH | 30 | 63 | 38 | 83 | 166 | 238 | 72 | 2,850 | 4,100 | 1500 | 30 | 8 | 33,3 | 35 | ||
7WH | 35 | 70 | 35 | 70 | 140 | 212 | 72 | 3,150 | 4,500 | 2200 | ¬ | 10 | 38,3 | 35 | ||
8WH | 40 | 80 | 50 | 90 | 180 | 290 | 110 | 3,900 | 5,200 | 2900 | ¬ | 12 | 43,3 | 35 (40) | ||
9WH | 50 | 95 | 54 | 95 | 190 | 290 | 100 | 4,800 | 6,000 | 3700 | ¬ | 14 | 53,8 | 35 (40) |
d | D | c | L1 | L2 | L3 | L4 | Peso singolo Kg | Peso doppio Kg | MOMENTO STATICO Nm | Quadro | Chiavetta DIN 6885 Bl.1 | Esagono | Disponibilità | Download | ||
b JS9 | t +0,2 | sw | ||||||||||||||
031WH | 12 | 20 | 18 | 31 | 62 | 88 | 26 | 80 | 10 | 4 | 13,8 | 10 | ||||
11WH | 16 | 25 | 22 | 37 | 74 | 104 | 30 | 120 | 12 | 5 | 18,3 | 12 | ||||
31WH | 20 | 32 | 25 | 43 | 86 | 124 | 37 | 250 | 16 | 6 | 22,8 | 16 | ||||
51WH | 25 | 40 | 32 | 54 | 108 | 156 | 47 | 500 | 20 | 8 | 28,3 | 20 | ||||
61WH | 32 | 50 | 40 | 66 | 132 | 188 | 56 | 800 | 25 | 10 | 35,3 | 25 | ||||
71WH | 35 | 75 | 44 | 80 | 160 | 2500 | 10 | 38,8 | 35(40) |
