Giunti allungabili

GAm 209 Giunti cardanici di precisione "mf" allungabili di serie "H"

FOTO

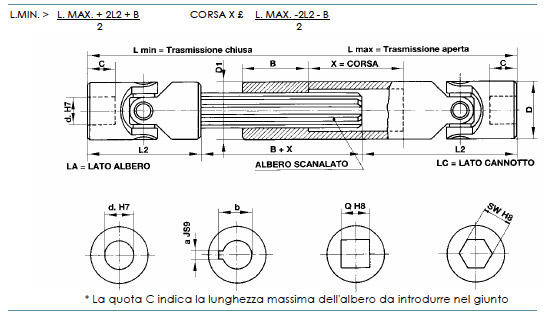

Note tecniche Modello H : alta velocità con cuscinetti a rullini Lunghezza min. e max. a richiesta

Mod.	d	D	L2	C	L min. L max. x	B	a	b	Q SW	Profilo F x E	D1	Disponibilità	Download
03HA	10	22	48	12	a richiesta	30	3	11,4	10 10	11 x 14 Z6	22
04HA	12	25	56	13	a richiesta	40	4	13,8	12 12	13 x 16 Z6	26
05HA	14	28	60	13	a richiesta	40	5	16,3	14 14	13 x 16 Z6	29
1HA	16	32	68	16	a richiesta	40	5	18,3	16 16	16 x 20 Z6	32
2HA	18	36	74	17	a richiesta	40	6	20,8	18 18	18 x 22 Z6	37
3HA	20	42	82	18	a richiesta	45	6	22,8	20 20	21 x25 Z6	42
4HA	22	45	95	22	a richiesta	50	6	24,8	22 22	23 x 28 Z6	47
5HA	25	50	108	26	a richiesta	50	8	28,3	25 25	26 x 32 Z6	52
6HA	30	58	122	29	a richiesta	60	8	33,3	30 30	32 x 38 Z8	58
7HA	35	70	140	35	a richiesta	70	10	38,3	35 --	36 x 42 Z8	70
8HA	40	80	160	40	a richiesta	80	12	43,3	40 --	42 x 48 Z8	80
9HA	50	95	190	50	a richiesta	90	14	53,8	50 --	46 x 54 Z8	95
