Giunti allungabili
GAm 207 Giunti cardanici di precisione "mf" allungabili di serie "G"

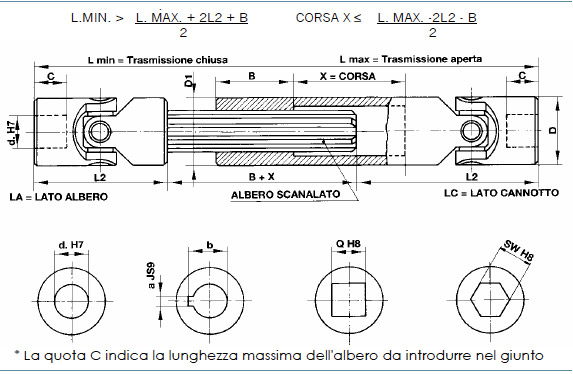

| FOTO | Note tecniche Modello G: con bussole di scorrimento anti - usura in acciaio Lunghezza min. e max. a richiesta Esecuzioni speciali a richiesta |
 |
| Mod. | d | D | L2 | C | L min. L max. x | B | a | b | Q SW | Profilo F x E | D1 | Disponibilità | Download |
| 03GA | 10 | 22 | 48 | 12 | a richiesta | 30 | 3 | 11,4 | 10 10 | 11 x 14 Z6 | 22 |  |
 |
| 04GA | 12 | 25 | 56 | 13 | a richiesta | 40 | 4 | 13,8 | 12 12 | 13 x 16 Z6 | 26 |  |
|
| 05GA | 14 | 28 | 60 | 13 | a richiesta | 40 | 5 | 16,3 | 14 14 | 13 x 16 Z6 | 29 | ||
| 1GA | 16 | 32 | 68 | 16 | a richiesta | 40 | 5 | 18,3 | 16 16 | 16 x 20 Z6 | 32 | ||
| 2GA | 18 | 36 | 74 | 17 | a richiesta | 40 | 6 | 20,8 | 18 18 | 18 x 22 Z6 | 37 | ||
| 3GA | 20 | 42 | 82 | 18 | a richiesta | 45 | 6 | 22,8 | 20 20 | 21 x25 Z6 | 42 | ||
| 4GA | 22 | 45 | 95 | 22 | a richiesta | 50 | 6 | 24,8 | 22 22 | 23 x 28 Z6 | 47 | ||
| 5GA | 25 | 50 | 108 | 26 | a richiesta | 50 | 8 | 28,3 | 25 25 | 26 x 32 Z6 | 52 | ||
| 6GA | 30 | 58 | 122 | 29 | a richiesta | 60 | 8 | 33,3 | 30 30 | 32 x 38 Z8 | 58 | ||
| 7GA | 35 | 70 | 140 | 35 | a richiesta | 70 | 10 | 38,3 | 35 -- | 36 x 42 Z8 | 70 | ||
| 8GA | 40 | 80 | 160 | 40 | a richiesta | 80 | 12 | 43,3 | 40 -- | 42 x 48 Z8 | 80 | ||
| 9GA | 50 | 95 | 190 | 50 | a richiesta | 90 | 14 | 53,8 | 50 -- | 46 x 54 Z8 | 95 |
