Bussole Scanalate
GAm 145 Bussole Scanalate Riferimento UNI 8953 ex UNI221
Note tecniche Il diametro esterno D3 delle bussole GAm145 è a misura piena. Sarà più facile eseguire il foro di alloggiamento. Sul mercato sono disponibili sia alesatori H7 che tamponi P-NP. Non sarà più necessario avere una bussola per eseguire il foro. Materiale e finitura Acciaio C43 Su richiesta in BRONZO B14 o INOX AISI 304 Esempio di ordinazione BOCCOLA SCANALATA GAm145 BZ16 |
Bussole Scanalate GAm 145

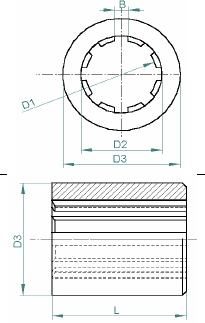

Z8 | GAm 145 | D1 h7 | D2 | D3 m6 | B | Z | L | Peso | Z6 | Disponibilità | Download |
BZ11 | 11 | 14 | 19 | 3 | 6 | 30 | 0,035 | ||||
BZ13 | 13 | 16 | 22 | 3,5 | 6 | 40 | 0,065 | ||||
BZ13.1 | 13 | 16 | 25 | 3,5 | 6 | 40 | 0,099 | ||||
BZ16 | 16 | 20 | 28 | 4 | 6 | 40 | 0,111 | ||||
BZ18 | 18 | 22 | 32 | 5 | 6 | 40 | 0,150 | ||||
BZ21 | 21 | 25 | 36 | 5 | 6 | 45 | 0,212 | ||||
BZ23 | 23 | 28 | 40 | 6 | 6 | 45 | 0,257 | ||||
BZ26 | 26 | 32 | 45 | 6 | 6 | 45 | 0,326 | ||||
BZ28 | 28 | 34 | 45 | 6 | 6 | 50 | 0,355 | ||||
BZ32 | 32 | 38 | 50 | 6 | 8 | 50 | 0,385 | ||||
BZ36 | 36 | 42 | 60 | 7 | 8 | 70 | 0,886 | ||||
BZ42 | 42 | 48 | 70 | 8 | 8 | 80 | 1,380 | ||||
BZ46 | 46 | 54 | 82 | 9 | 8 | 90 | 2,332 | ||||
