Boccola scanalata
GAm 143 Boccola scanalata a flangia profilo UNI 8953
 |
Note tecniche Le Boccole scanalate a Flangia trovano utilizzo dove sono richieste grandi coppie di torsione con la possibilità di spostamenti Materiale e finitura Acciaio C43 Su richiesta in BRONZO B14 o INOX AISI 304 Esempio di ordinazione RONDELLE SCANALATE GAm142 BK16 |
 |

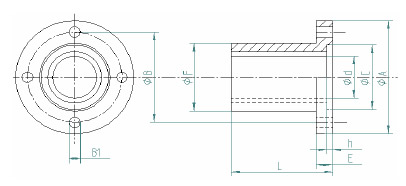

| GAm 143 | Profilo | ØA | ØB | ØB1 | ØC H7 | ØF H8 | Ød H7 | E | h | L | Peso | Disponibilità | Download |
| BF1114 | 11x14 | 42 | 28 | 4,5 | 20 | 20 | 11 | 8 | 3,0 | 35 | 0,10 |  |
|
| BF1316 | 13x16 | 50 | 36 | 4,5 | 22 | 25 | 13 | 8 | 3,0 | 40 | 0,18 | ||
| BF1620 | 16x20 | 52 | 38 | 5,5 | 25 | 28 | 16 | 10 | 3,0 | 40 | 0,22 | ||
| BF1822 | 18x22 | 54 | 40 | 5,5 | 30 | 30 | 18 | 10 | 3,5 | 45 | 0,26 | ||
| BF2125 | 21x25 | 62 | 48 | 6,6 | 35 | 34 | 21 | 10 | 3,5 | 50 | 0,34 | ||
| BF2328 | 23x28 | 64 | 50 | 6,6 | 36 | 36 | 23 | 10 | 3,5 | 55 | 0,41 | ||
| BF2632 | 26x32 | 70 | 56 | 6,6 | 40 | 42 | 26 | 10 | 3,5 | 60 | 0,50 | ||
| BF2834 | 28x34 | 78 | 60 | 9,0 | 46 | 45 | 28 | 12 | 3,5 | 60 | 0,64 | ||
| BF3238 | 32x38 | 82 | 65 | 9,0 | 50 | 50 | 32 | 12 | 3,5 | 60 | 0,72 | ||
| BF3642 | 36x42 | 90 | 70 | 9,0 | 52 | 52 | 36 | 16 | 4,0 | 80 | 0,94 | ||
| BF4248 | 42x48 | 95 | 75 | 11,0 | 60 | 60 | 42 | 16 | 4,0 | 80 | 1,36 | ||
| BF4654 | 46x54 | 99 | 80 | 11,0 | 65 | 65 | 46 | 16 | 4,0 | 100 | 1,58 |
